執行標準：DL/T840-2003

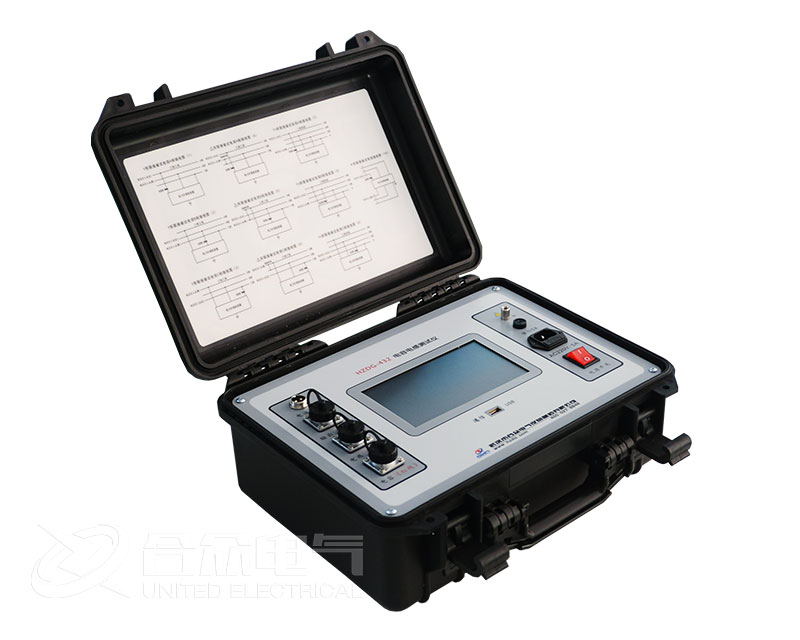

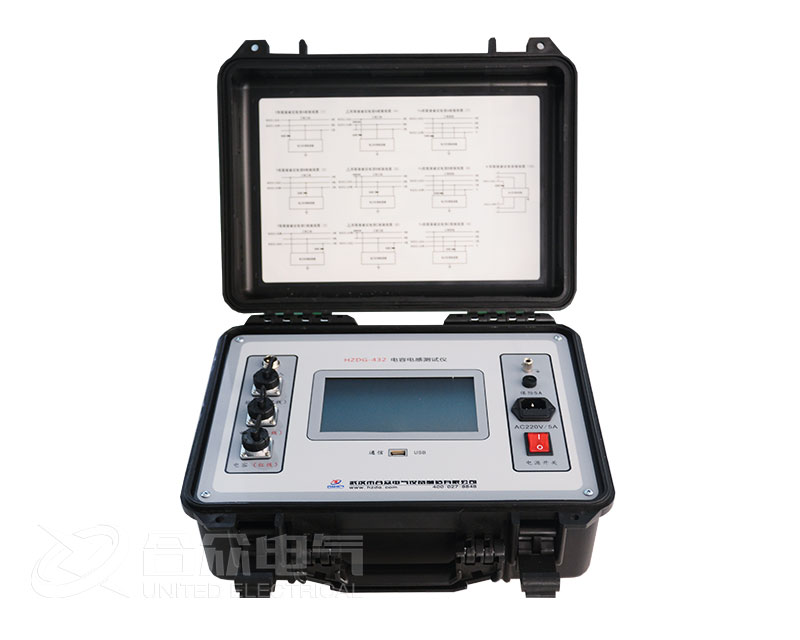

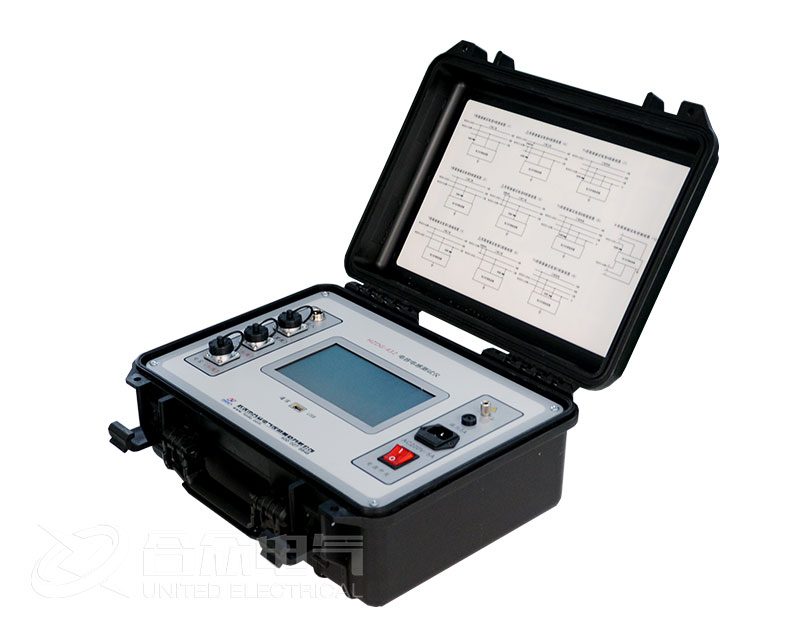

HZDG-432全自動電容電感測試儀，是在無功補償專家的指導下，針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：
1、現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器；
2、電容表輸出電壓低而導致故障檢出率低。
3、全自動電容電感測試儀具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。此外，它的電流測量單元還可兼作CVT、避雷器等電器設備的測量之用，具有一機多能的功效。
全自動電容電感測試儀采用新一代高速混合微處理器，高度集成化，同步采集被試品的電壓信號和電流信號，自動計算電容值、電感值和無功功率等值。現場測量電容器無需拆除連接線，簡化試驗過程、有效提高工作效率、避免損害電力設備。試驗結束后自動計算每相電容器容量和其它參數，極易判別電容器的品質變化及器件間連接導體故障。同時本儀器還帶有數據存儲和USB通信功能，無需現場抄寫數據，確保測量數據完整。
產品別名：電力電容測試儀、電力電容器測試儀、電容電橋測試儀、全自動電容量測試儀、電容電感測試儀、全自動電容電感測試儀、不拆線電容電感測試儀。
二、性能特點：
1. 不拆線測試：儀器配備大電流高精度電流鉗，現場測量電容器無需拆除連接線，簡化試驗過程、有效提高工作效率、避免損害電力設備。

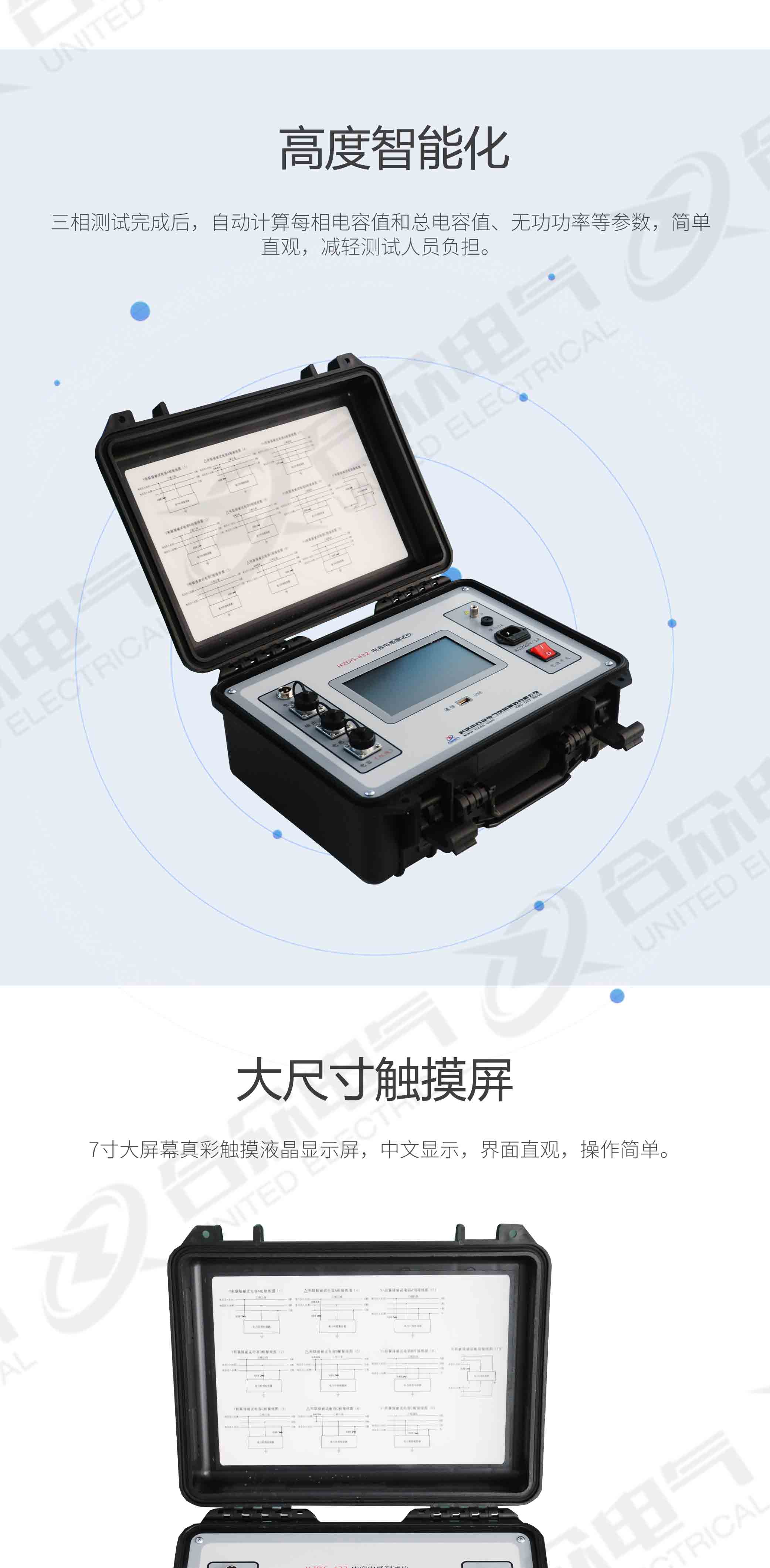

2. 高度智能化：三相測試完成后，自動計算每相電容值和總電容值、無功功率等參數，簡單直觀，減輕測試人員負擔。
3. 四端測量：采用四端測量技術，測量精確，測試重復性好。
4. 自動補償：電流自動分段補償，電流全量程線性化，提高儀器測量精度。

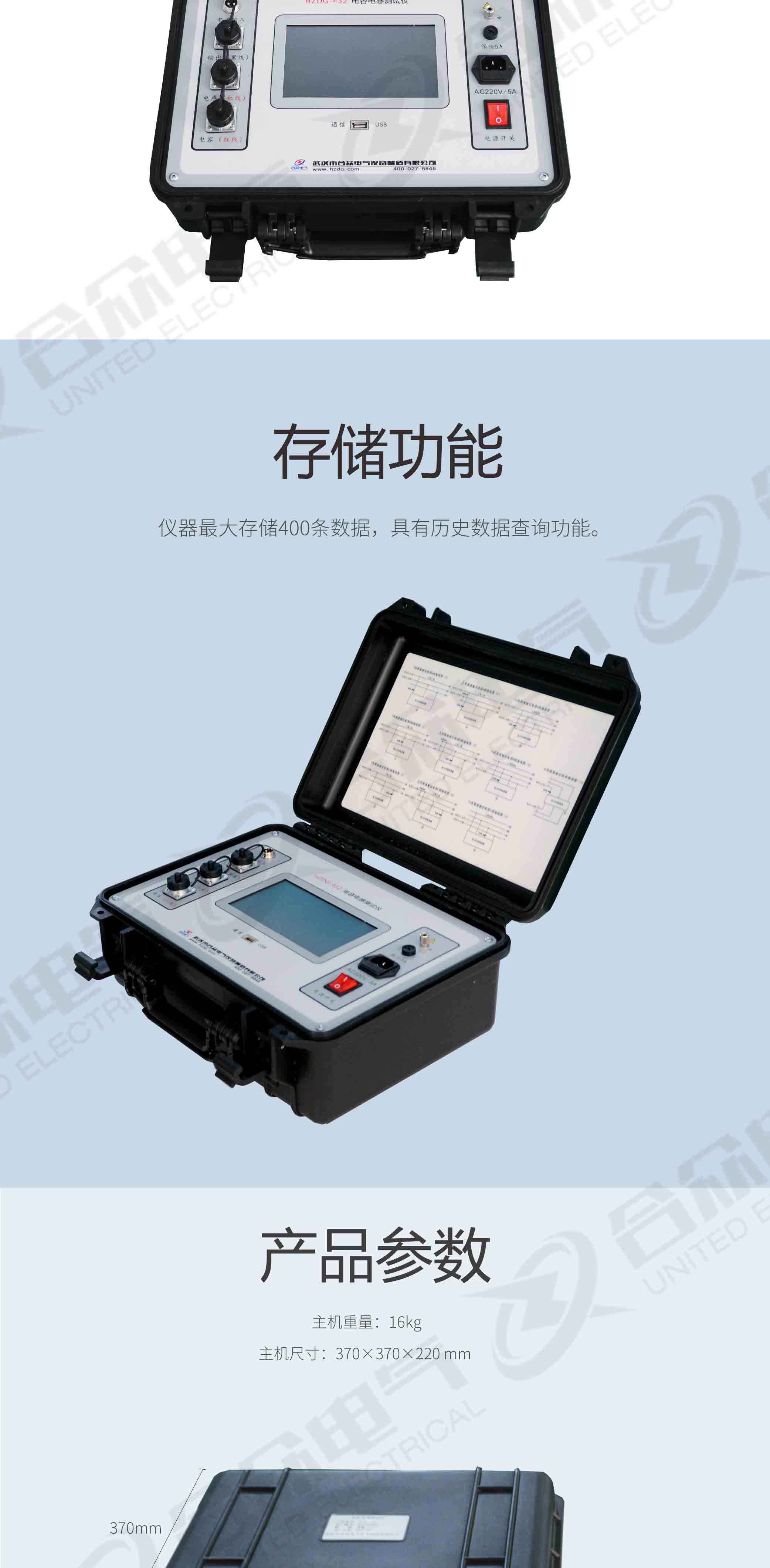

5. 存儲功能：儀器最大存儲400條數據，具有歷史數據查詢功能。
6. USB通信：USB通信功能，配合PC機軟件，實現數據分析、保存、打印并生成完備測試報告，便于數據集中管理。

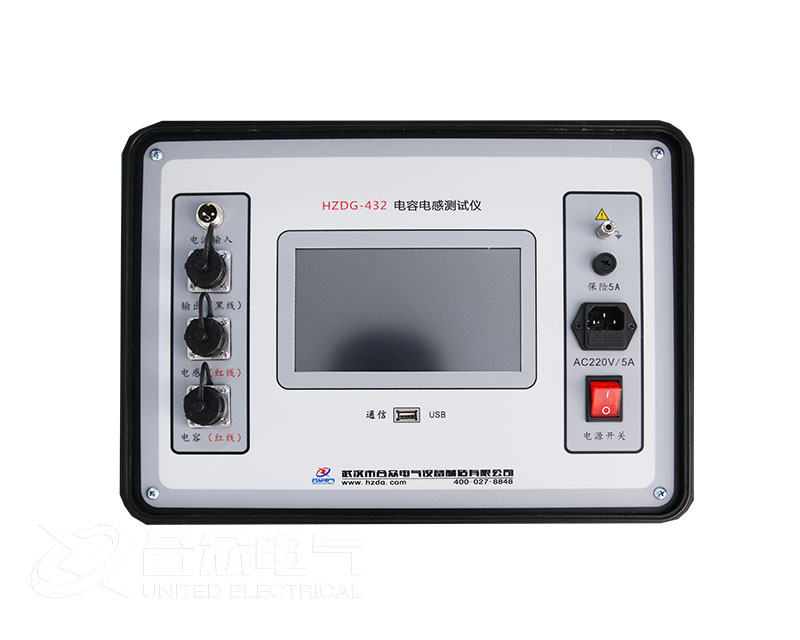

7. 大尺寸觸摸屏：7寸大屏幕真彩觸摸液晶顯示屏，中文顯示，界面直觀，操作簡單。
1.電容測量范圍及準確度
電容量測量范圍：0.1uF～3300uF
準確度：±（讀數×1%+0.005uF）
分辨率：0.001uF
2.電感測量范圍及準確度
電感量測量范圍：100μH～50H
準確度：±讀數×2%
3.供電和試驗電源
儀器供電電源：交流220V±10%，50Hz
輸出電壓(開路)：
交流23V±10%，50Hz（電容）
交流3V±20%，50Hz（電感）
最大輸出電流：20A
輸出短路保護：自動
4.工作條件、外形尺寸和儀器重量
環境溫度：-10℃～+40℃ 相對濕度：≤90%
主機體積：333×280×130mm（長×寬×高） 質量:4.3kg
附件箱體積：340×260×135mm（長×寬×高） 質量：3.6kg
|

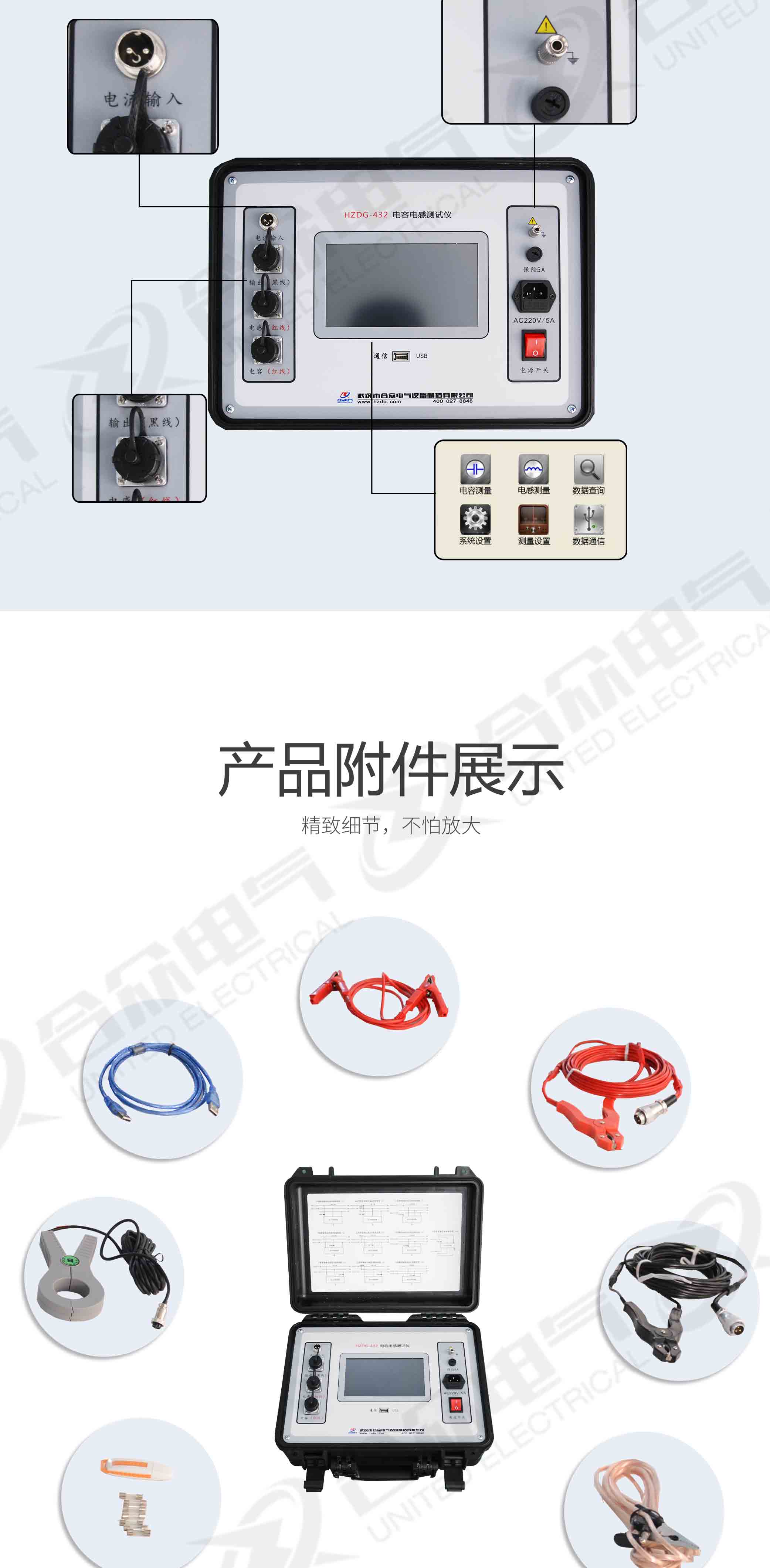

名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
專用測試線 |
1 |
套 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
1.電容測量范圍及準確度
電容量測量范圍：0.1uF～3300uF
準確度：±（讀數×1%+0.005uF）
分辨率：0.001uF
2.電感測量范圍及準確度
電感量測量范圍：100μH～50H
準確度：±讀數×2%
3.供電和試驗電源
儀器供電電源：交流220V±10%，50Hz
輸出電壓(開路)：
交流23V±10%，50Hz（電容）
交流3V±20%，50Hz（電感）
最大輸出電流：20A
輸出短路保護：自動
4.工作條件、外形尺寸和儀器重量
環境溫度：-10℃～+40℃ 相對濕度：≤90%
主機體積：333×280×130mm（長×寬×高） 質量:4.3kg
附件箱體積：340×260×135mm（長×寬×高） 質量：3.6kg
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
專用測試線 |
1 |
套 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
