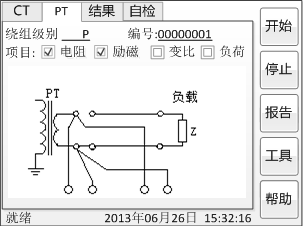

智能互感器測試儀的參數設置。智能互感器測試儀PT的試驗參數設置界面如圖7。
  圖7 PT參數設置界面

  智能互感器測試儀參數設置步驟如下：

  用旋轉鼠標切換光標，選擇要進行的試驗項目，當光標停留在某個試驗項目時，屏幕顯示與該試驗項目相關的參數設置；當光標離開試驗項目時，屏幕顯示所選試驗項目所對應的接線圖。

  智能互感器測試儀可設置的參數如下：

  ①編號：輸入試驗試驗編號。

  ②智能互感器測試儀額定二次電壓：電壓互感器二次側的額定電壓。
  ③級別：被測繞組的級別，有P、計量等2個選項。

  ④當前溫度：測試時繞組溫度，一般可輸入當時的氣溫。

  ⑤智能互感器測試儀額定頻率：可選值為：50Hz或60Hz。

  ⑥智能互感器測試儀最大測試電壓：試驗時設備輸出的最大工頻等效電壓。

  ⑦智能互感器測試儀最大測試電流：試驗時設備輸出的最大交流電流。

  第四步： 選擇智能互感器測試儀右邊的開始按鈕進行試驗。
