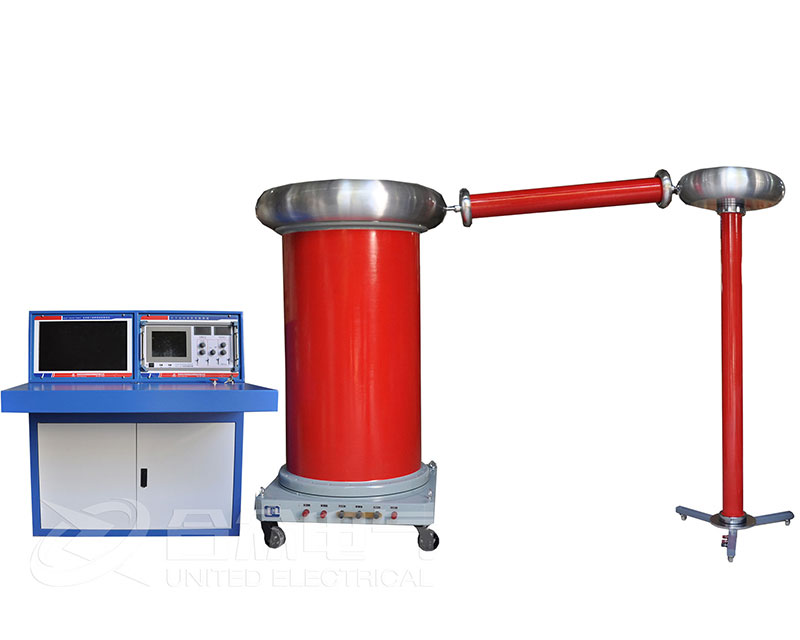

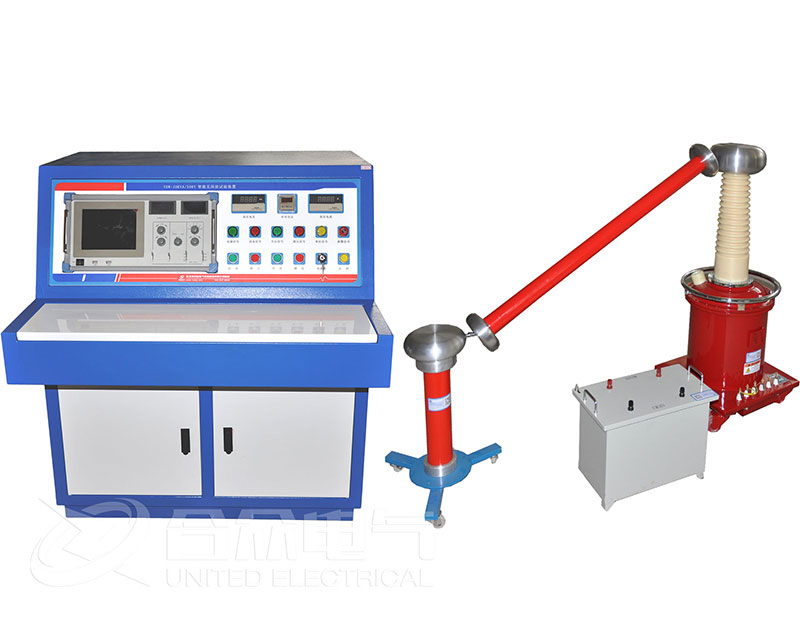

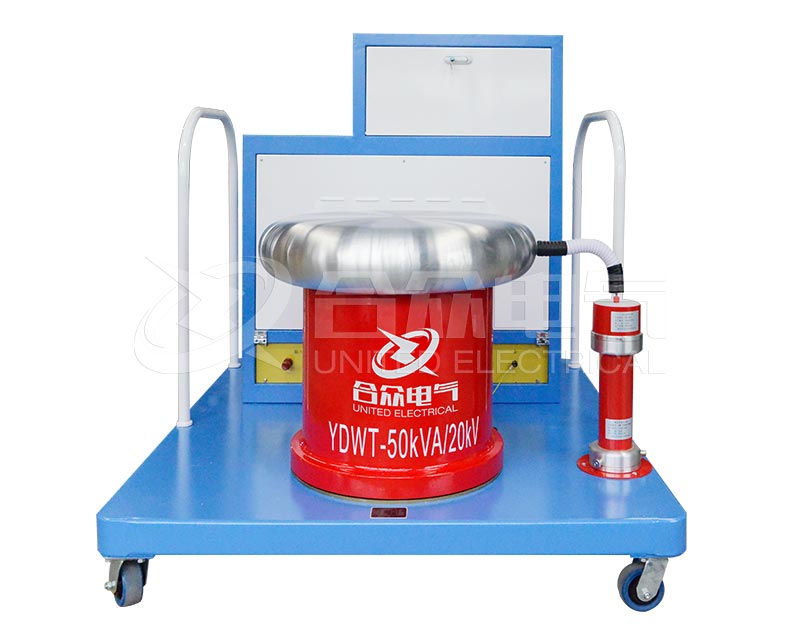

無局放耐壓試驗裝置是高壓電氣設備絕緣性能檢測領域的關鍵測試設備。其核心特征在于裝置本身在高壓輸出狀態下產生的局部放電量極低，通常控制在5皮庫（pC）以內，這一技術特性確保了測量過程中所獲取的局部放電信號能夠真實反映被試設備自身的絕緣狀況，而非來自測試系統的背景干擾。

隨著電力系統電壓等級的不斷提升以及設備運行可靠性要求的日益嚴格，無局放耐壓試驗裝置在電力設備制造質量控制、現場交接驗收以及預防性維護等環節中發揮著不可替代的作用。

無局放耐壓試驗裝置技術原理與分類

根據技術路線的差異，當前主流的無局放耐壓試驗裝置可分為以下三種類型，各類裝置在結構原理、性能特點及應用場景上各具優勢。

變頻串聯諧振型裝置

變頻串聯諧振型裝置通過調節電源頻率，使電抗器的電感量與被試設備的等效電容達到諧振狀態。在諧振條件下，回路呈現純阻性，電源僅需提供有功功率以補償回路損耗，而無功功率則在電抗器與被試設備之間往復交換，從而利用較小容量的電源產生高電壓輸出。

此類裝置的核心優勢在于體積緊湊、重量輕便，對現場供電容量要求較低。其輸出電壓波形為正弦波，波形畸變率通常控制在3%以下，品質因數較高，能夠有效降低試驗過程中的能量消耗。主要適用于電力電纜、氣體絕緣全封閉組合電器（GIS）、發電機以及大型變壓器的現場交接試驗場景。

充氣式無局放試驗變壓器

充氣式無局放試驗變壓器采用六氟化硫（SF?）氣體作為主絕緣介質，替代傳統的變壓器油紙絕緣結構。六氟化硫氣體具有優異的絕緣性能和滅弧能力，且其本身不具備產生局部放電的條件，從而從根源上消除了絕緣材料自身可能引入的局放源。

該類裝置的局部放電水平可達到行業最低標準，典型背景局放量在3皮庫以下，部分高精度產品可控制在1至3皮庫范圍內。與傳統油浸式變壓器相比，充氣式裝置避免了油污泄漏的環保風險，且對溫度、濕度等環境因素的適應能力更強。主要適用于高電壓等級的GIS設備、氣體絕緣輸電線路（GIL）的出廠質量檢驗，以及110千伏及以上電壓等級的電力變壓器和套管試驗。

無局放感應耐壓裝置

無局放感應耐壓裝置利用勵磁變壓器激發串聯諧振回路，專門針對電磁式電壓設備進行感應耐壓試驗。該裝置能夠產生兩倍于額定頻率的高壓輸出，這一特性有效避免了鐵芯材料在試驗過程中出現過飽和現象，從而保證了測試結果的準確性。

該類裝置主要用于驗證變壓器繞組縱絕緣的電氣強度，適用于110千伏至500千伏電壓等級的電力變壓器、電壓互感器等設備的感應耐壓及局部放電測量工作。

關鍵技術參數

選型與使用無局放耐壓試驗裝置時，需重點關注以下技術參數，這些指標直接決定了設備是否能夠滿足特定測試任務的要求。

局部放電量

局部放電量是該類裝置最核心的技術指標。行業標準要求無局放耐壓試驗裝置自身的背景局放量通常不超過5皮庫。對于高要求的測試場景，應選擇背景局放量在1至3皮庫甚至更低水平的高精度設備。背景噪聲越低，測量系統對被試設備微弱局放信號的識別能力越強。

輸出電壓與容量

裝置的額定輸出電壓必須覆蓋被試設備規定的最高試驗電壓值，同時額定容量應滿足被試設備電容電流的需求。對于長距離電力電纜或大容量變壓器等試品，需要根據其等效電容值及試驗電壓計算所需的無功功率，以確定裝置的容量配置。

頻率調節范圍

變頻串聯諧振型裝置的頻率調節范圍通常為30至300赫茲。對于某些特殊試品，如具有特殊結構或材料特性的設備，可能需要更寬的頻率調節范圍以滿足諧振條件及試驗標準的要求。

波形質量與穩定性

輸出電壓波形應保持純正的正弦波形，波形畸變率一般要求控制在3%至5%以下。頻率穩定度通常要求優于或等于0.05%，以保證試驗過程中電壓和頻率的精確控制。

無局放耐壓試驗裝置應用場景與選型建議

根據不同的測試對象和工作環境，選擇合適的裝置類型至關重要。

對于長距離電力電纜的現場交接試驗，變頻串聯諧振型裝置因其便攜性和對供電條件的低要求而成為首選。電纜的電容量較大，諧振方式能夠有效降低對現場電源容量的需求。

對于高電壓等級的GIS設備出廠試驗或現場耐壓，充氣式無局放試驗變壓器能夠提供最低的背景局放水平，確保對設備內部微小絕緣缺陷的準確檢測。

對于電力變壓器和互感器的感應耐壓試驗，無局放感應耐壓裝置具備產生倍頻高壓的能力，可有效驗證繞組縱絕緣的可靠性。
