一、測量前的準備

在開始測量前，需要完成以下準備工作：

安全準備：確保變壓器已完全停電，并充分放電。拆開高壓引線，所有非被測繞組必須保持開路，防止感應電壓影響。

記錄溫度：準確記錄變壓器上層油溫或環境溫度。電阻值隨溫度變化，這關系到最終結果的溫度換算。

準備儀器：根據估計的電阻值選擇合適的儀器。10歐姆以下通常用雙臂電橋或數字式直流電阻測試儀，10歐姆以上可用單臂電橋。準備四根截面足夠、長度相等的專用測試線，確保接觸良好。

儀器接地：為消除干擾，將儀器的接地端子與大地或變壓器外殼可靠連接。

二、標準測量步驟（以數字式直流電阻測試儀為例）

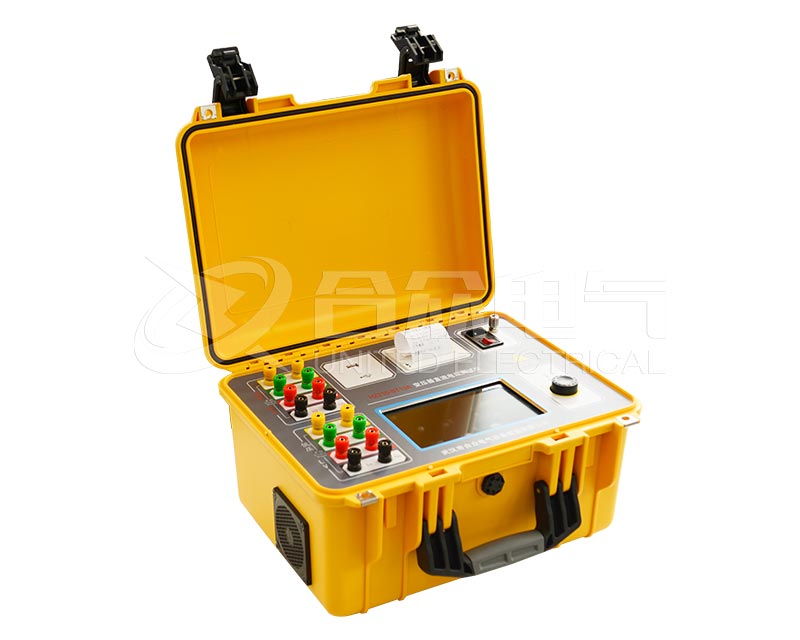

現代測量大多使用專用的數字式直流電阻測試儀，操作步驟如下：

第一步：接線

采用四端子接線法，將儀器的C1、P1和P2、C2四個端子，通過專用測試線分別連接到被測繞組的兩端。關鍵點是電流線（C1/C2）要夾在外側，電壓線（P1/P2）夾在內側，確保電壓線直接接觸繞組引出端。

第二步：選擇電流

打開儀器電源，按電流或量程鍵，選擇合適的測試電流。選電流的技巧：測量高壓繞組（電阻較大）選0.1A到1A；測量低壓繞組（電阻很小）選5A到10A甚至更大。電流太小會導致充電慢且讀數不穩，電流太大可能引起繞組發熱。

第三步：開始測試

按下測試鍵，儀器開始對繞組進行充電，此時電流值會逐漸上升。等待電流穩定（顯示值不再大幅跳動）后，儀器會自動顯示電阻值，記錄此數值。

第四步：放電（最重要的一步）

測量完成后，立即按放電或復位鍵。必須等待儀器蜂鳴器響聲停止，且放電指示燈熄滅，屏幕顯示歸零。在此之前，嚴禁觸碰測試夾或拆除接線。只有放電結束后，才能拆線，更換到下一個繞組進行測量。

三、進階方法與技巧

對于大型變壓器，尤其是低壓側為三角形接法的繞組，常規方法充電極慢。此時可采用以下兩種快速測量技巧：

助磁法：將高壓、低壓繞組串聯后通入電流，利用高壓繞組的匝數產生強大磁動勢，使鐵芯快速飽和。鐵芯飽和后繞組電感會急劇下降，從而顯著縮短充電時間。這種方法適用于大型變壓器的低壓側三角形接線繞組，因為這類繞組電阻小、電感大，常規法測量極慢，助磁法可以大幅提高測試效率。

全壓-恒流源法：先用較高電壓（如45到100伏）對繞組快速粗充，讓電流迅速上升；當電流接近預設值時，自動切換為恒流源進行精確測量和穩定。這種方法適用于大容量、高電感的變壓器繞組，比傳統恒流法充電速度更快。

四、測量結果的記錄與判斷

數據記錄：測量所有分接位置和所有繞組（高壓側AB、BC、CA；低壓側ab、bc、ca等），并記錄當時的繞組溫度。

溫度換算：為與歷史數據比較，需將實測值換算到同一溫度（通常為75攝氏度）。換算公式為：R75℃ = Rt × (235 + 75) / (235 + t)，其中銅繞組使用235，鋁繞組使用225。

判斷標準：根據GB 50150標準，主要看三相不平衡率。

對于1600kVA及以下的變壓器，相電阻的不平衡率不應大于4%，線電阻的不平衡率不應大于2%。對于1600kVA以上的變壓器，相電阻的不平衡率不應大于2%，線電阻的不平衡率不應大于1%。

此外，與出廠值或上次歷史值比較，變化也不應大于2%。

核心安全提示：變壓器是大電感負載，必須嚴格遵守先放電、后拆線的原則。若測量無載調壓變壓器，切換分接開關前也務必先放電完畢，否則可能損壞開關或威脅人身安全。
