試驗變壓器是高壓電氣設備絕緣性能測試中的基礎性電源設備，廣泛應用于電力系統、制造企業和科研機構。在實際工作中，根據測試目的和精度要求的不同，試驗變壓器可區分為無局放試驗變壓器和常規試驗變壓器兩大類別。這兩類設備雖然在外觀和基本工作原理上具有相似性，但在核心技術指標、設計制造工藝以及應用場景定位上存在本質區別。深入理解這些差異，是正確選型、合理使用設備以及準確解讀試驗結果的前提。

核心差異的根源：局部放電量的控制水平

無局放試驗變壓器與常規試驗變壓器之間最根本的差異，體現在設備自身在額定電壓下運行時所產生的局部放電量這一關鍵指標上。這一指標的高低，直接決定了設備所能承擔的測試任務的性質和精度。

無局放試驗變壓器的設計目標是為局部放電測量試驗提供一個背景干擾極低的高壓電源。因此，其自身局部放電量必須被嚴格抑制，在額定電壓下的典型值通常不超過五皮庫侖。對于采用特殊材料和工藝的高端型號，這一數值甚至可以降低至兩皮庫侖以下。如此低的局放水平意味著設備在升壓運行過程中，其內部絕緣結構和高壓繞組幾乎不發生任何可檢測到的放電現象。

常規試驗變壓器則完全遵循不同的設計哲學。這類設備的主要功能是為工頻耐壓試驗提供高壓電源，其任務是對被試品的整體絕緣強度進行考核，即檢驗設備能否承受規定的試驗電壓而不發生擊穿。在這種應用場景下，設備自身產生幾十甚至上百皮庫侖的局部放電并不會影響對擊穿與否的判斷，因此對局放量的控制要求較為寬松，典型值通常在五十皮庫侖以上，部分產品甚至更高。

這一數值上的巨大差異直接決定了兩類設備的應用邊界。當使用常規試驗變壓器對電力電纜或氣體絕緣開關設備進行試驗時，變壓器自身產生的強烈放電信號會完全淹沒被試品可能發出的微弱放電脈沖，使得局部放電檢測儀無法有效工作。而無局放試驗變壓器因其自身放電量極低，相當于為測試系統提供了一個純凈的信號窗口，使得檢測儀器能夠清晰地捕捉并分析被試品內部的放電信號，從而準確評估其絕緣狀態。

設計結構與制造工藝的差異

為實現極低的局部放電水平，無局放試驗變壓器在絕緣結構設計、材料選擇和制造工藝方面均采取了比常規設備更為嚴格的措施。

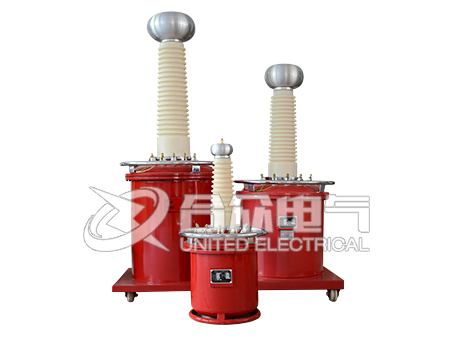

在絕緣結構方面，無局放試驗變壓器普遍采用氣體絕緣或經過特殊處理的油紙絕緣結構。充氣式無局放變壓器以六氟化硫氣體為主要絕緣介質，該氣體具有優異的絕緣性能和滅弧能力，且在正常工作壓力下不會產生局部放電。設備的內部導體連接處均采用屏蔽電極設計，以消除電場集中區域，避免尖端放電的發生。繞組制造過程中需嚴格控制匝間和層間電場強度，并采用真空浸漬工藝確保絕緣材料中無氣泡殘留。

常規試驗變壓器的設計則以經濟性和通用性為首要考量。油浸式常規試驗變壓器雖也采用變壓器油作為絕緣介質，但在電場均勻性設計、絕緣材料的干燥處理以及屏蔽措施方面的要求遠不及無局放設備嚴格。這種差異直接反映在設備的體積和重量上。無局放充氣式變壓器的體積通常比同電壓等級的油浸式常規變壓器縮小百分之二十至六十，這一特點使其在現場試驗中具有顯著的機動性優勢。

在安全特性方面，兩類設備也呈現出不同特點。充氣式無局放變壓器不存在漏油和火災風險，且配備有快速電子保護裝置，能夠在發生過流或擊穿時毫秒級切斷電源。常規油浸式變壓器則存在絕緣油泄漏和燃燒的潛在隱患，其保護系統通常采用機械式過流繼電器，動作時間相對較長。

輸出波形與抗干擾能力的差異

試驗電源的品質直接影響測試結果的可靠性。無局放試驗變壓器在輸出波形純度和抗干擾能力方面具有明顯優勢。

無局放試驗變壓器由于其內部絕緣結構設計合理、鐵芯材料性能優越，輸出電壓波形畸變率通常控制在百分之三以內。低畸變率的正弦波意味著電壓峰值與有效值之比穩定，能夠準確施加規定的試驗電壓，避免因波形畸變導致被試品承受異常過電壓或欠電壓。同時，設備內部采用了完善的電磁屏蔽措施，高壓繞組與鐵芯之間設置有屏蔽層，有效阻斷了空間電磁干擾向測量回路的耦合路徑。

常規試驗變壓器的輸出波形畸變率則相對較高，通常超過百分之五。波形畸變的主要來源包括鐵芯的非線性磁化特性以及繞組分布參數的影響。在無局放測量要求較高的場合，波形畸變可能引入額外的測量誤差，使得局部放電的相位分辨和幅值判斷變得困難。

配套系統與應用場景的差異

兩類設備在實際應用中的配套要求和適用場景亦存在明顯區別。

無局放試驗變壓器通常并非獨立使用，而是構成一套完整的局部放電測試系統的核心組件。與之配套的設備包括調壓控制臺、隔離濾波變壓器、耦合電容器、電容分壓器、保護電阻以及多通道局部放電檢測分析儀等。這一整套系統協同工作，共同構建一個低噪聲、高純凈度的試驗環境。在應用中，無局放試驗變壓器專門用于對電力變壓器、電流互感器、電壓互感器、氣體絕緣開關設備、電力電纜及套管等高壓設備進行出廠局部放電試驗、交接局部放電試驗以及預防性局部放電檢測。

常規試驗變壓器的配套則較為簡單，一般僅需調壓器和簡單的電壓測量裝置即可開展工作。其主要應用場景包括低壓配電設備的工頻耐壓試驗、電工車間對成品絕緣強度的例行考核，以及現場安裝后對設備整體絕緣水平的初步驗證。這些測試任務不要求測量具體的局部放電量，只需觀察是否發生擊穿或閃絡現象，因此對電源的品質要求相對寬松。

選型決策的考量因素

在實際選型過程中，應根據測試任務的性質、精度要求和預算約束綜合權衡。

當試驗?zāi)康纳婕熬植糠烹娏康木_測量、需要評估絕緣內部的微小缺陷或進行故障診斷分析時，無局放試驗變壓器是不可替代的選擇。盡管其購置成本較高，但所提供的數據準確性和診斷深度是常規設備無法比擬的。

當試驗任務僅限于常規的工頻耐壓考核、僅需判斷絕緣是否能夠通過規定的電壓耐受試驗時，常規試驗變壓器即可滿足要求。其較低的采購和維護成本使其成為大批量例行試驗的經濟之選。

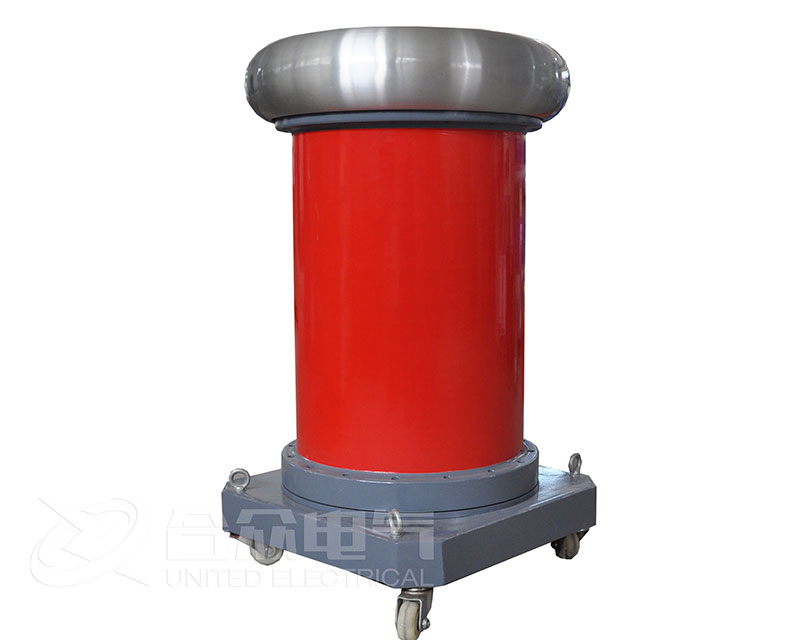

值得注意的是，現場試驗環境的復雜性也是選型時的重要考量因素。對于需要頻繁移動、空間受限的現場作業，充氣式無局放變壓器的輕便和免維護特性具有明顯優勢。而對于固定安裝在實驗室內、電壓等級較高的大容量測試任務，采用特殊工藝的油浸式無局放變壓器可能更為適合。
