變壓器在制造出廠、安裝投運及運行維護過程中，必須經歷嚴格的絕緣性能檢驗。30kV高壓測試設備是用于對電壓等級為10kV及以下變壓器進行工頻耐壓試驗和直流耐壓試驗的核心裝備。該測試通過施加高于設備額定工作電壓的試驗電壓，有效檢驗變壓器的主絕緣和縱絕緣是否存在缺陷，是保障變壓器安全可靠運行的關鍵手段。

設備構成及工作原理

一套完整的30kV高壓測試成套設備由多個功能單元協同組成，各部件分工明確，共同完成電壓的變換、調節、控制與保護。

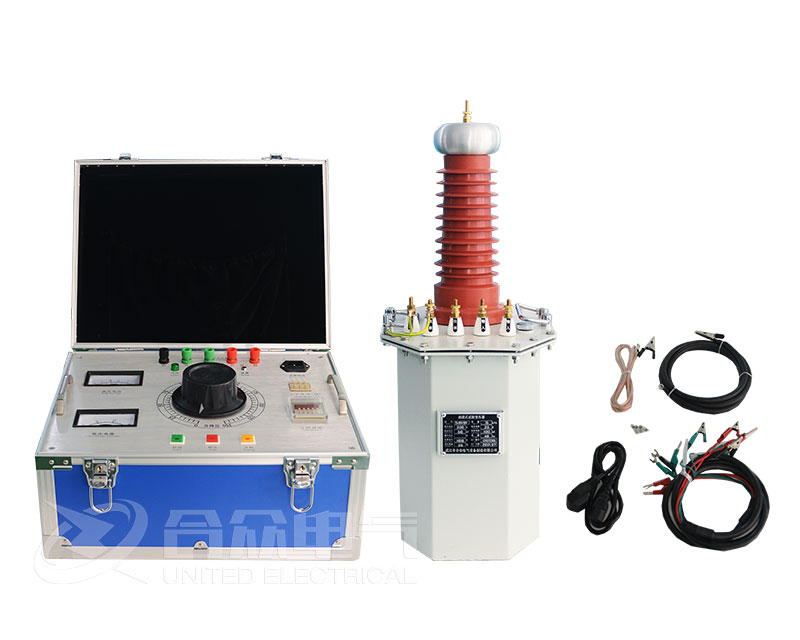

試驗變壓器是整個裝置的核心升壓部件，其作用是將低壓側輸入的交流電壓升高至所需的30kV試驗電壓。根據絕緣介質的不同，試驗變壓器主要分為三類：油浸式試驗變壓器采用變壓器油作為絕緣和散熱介質，容量覆蓋范圍廣，維修方便，是工業現場和實驗室應用最為廣泛的類型；干式試驗變壓器采用環氧樹脂真空澆注工藝，無漏油風險，體積緊湊，可實現免維護運行；充氣式試驗變壓器以六氟化硫氣體為絕緣介質，重量較油浸式減輕40%至65%，特別適合頻繁搬運和無油化要求的現場試驗場景。

調壓器連接于電源與試驗變壓器之間，負責在低壓側對輸入電壓進行平滑調節，從而實現對高壓輸出側電壓的連續可控。常用的自耦調壓器具有輸出電壓波形畸變小、損耗低、結構簡單等優勢，能夠滿足試驗過程中從零開始逐步升壓的操作要求。

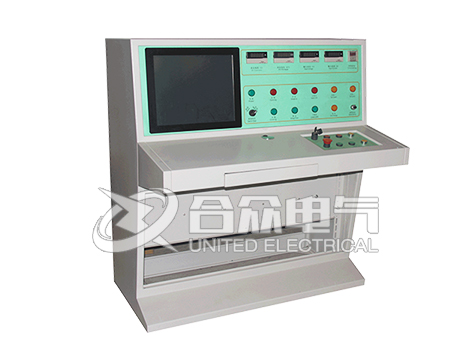

控制臺或控制箱集成了操作與保護的核心功能，通常包含電源合閘與分斷、升壓與降壓控制、耐壓計時設定、過電流保護以及緊急停止等模塊。現代化的控制臺還配備數字式電壓表和電流表，能夠實時顯示高壓側電壓和低壓側電流，便于操作人員判斷試驗狀態。

輔助保護部件對于保障設備和試品安全至關重要。限流電阻串聯在高壓輸出回路中，當被試品發生擊穿時能夠有效限制短路電流的幅值，防止試驗變壓器因過流而損壞，實際應用中多采用水電阻。放電球隙并聯于高壓輸出端，其擊穿電壓可預先整定，當試驗電壓意外超出設定值時球隙先行擊穿放電，將過電壓限制在安全范圍內，對試品形成過壓保護。

額定容量的選擇與計算

額定容量是30kV高壓測試設備選型時最為關鍵的參數。容量配置過小，升壓過程中電壓將嚴重跌落，甚至無法升至規定的30kV試驗電壓；容量配置過大則造成設備投資和運輸成本的浪費。合理選擇容量的依據是被試變壓器的電容量以及試驗電壓值。

所需試驗變壓器容量的計算公式為：

Se = 2π f Cx U2 × 10??

其中，Se為所需容量，單位為kVA；f為電源頻率，工頻試驗時取50Hz；Cx為被試變壓器的電容量，單位為μF（工程中常用pF表示，換算關系為1pF = 10?? μF）；U為試驗電壓有效值，單位為kV。

對于10kV及以下電壓等級的電力變壓器，其繞組對地及繞組間的電容量大致在1000pF至10000pF范圍內。以一臺典型的10kV配電變壓器為例，其電容量約為5000pF，代入公式計算：

Se = 2 × 3.14 × 50 × (5000 × 10??) × 302 × 10?? ≈ 0.014 kVA

純理論計算值雖然很小，但實際選型中必須充分考慮以下因素：被試變壓器絕緣結構的不均勻性導致的等效電容增大、試驗回路中高壓引線及連接件的雜散電容、以及一定比例的容量裕度需求。因此，工程實踐中30kV工頻耐壓試驗裝置的標配容量通常為3kVA、5kVA或10kVA，其中3kVA/30kV配置因其良好的通用性和經濟性，成為中小型變壓器出廠試驗和預防性試驗中最常見的選型方案。

交直流兩用型設備

部分測試需求不僅要求交流耐壓，還涉及直流耐壓試驗。直流耐壓試驗能夠有效發現變壓器絕緣中的局部缺陷和受潮問題，且對絕緣的損傷程度較交流耐壓更為輕微。針對此類需求，市場提供了交直流兩用型高壓測試設備，例如輸出參數為30kV/100mA的超高壓交直流耐壓測試儀。該類設備通過內置的高壓整流硅堆和濾波電容，可將工頻交流高壓轉換為直流高壓，在交流耐壓和直流耐壓兩種工作模式間靈活切換，一套設備滿足雙重試驗需求，尤其適用于檢修現場和綜合性試驗場所。

現場操作規范與安全注意事項

30kV高壓試驗屬于高風險作業，必須嚴格執行電力安全工作規程，操作中應重點關注以下環節。

接地要求：設備外殼、控制臺金屬殼體以及高壓試驗變壓器的低壓尾端必須獨立且可靠地接入接地網，接地電阻應滿足相關標準要求。任何部件接地不良都可能導致高壓側電位抬升，對操作人員構成致命威脅。

空升試驗：在連接被試變壓器之前，應先進行不帶負載的空載升壓試驗。該操作的目的在于校驗整套設備的儀表指示是否準確、放電球隙的整定值是否正確、保護裝置是否處于正常狀態，確認一切正常后方可接入被試品。

升壓操作：升壓過程必須遵循從零開始緩慢勻速升壓的原則，升壓速度一般控制在每秒為試驗電壓值的1%至3%。對于大容量被試變壓器，由于充電電流較大，更應嚴格控制升壓速度，防止合閘瞬間或升壓過快導致的勵磁涌流和充電過流對試驗變壓器造成沖擊損害。

過程監控：在升壓和耐壓持續的整個時間段內，操作人員應密切注視電壓表和電流表的指示變化。若出現電壓表指針大幅擺動且無法穩定、電流表指示急劇增長、被試變壓器發出異常聲響或冒煙等跡象，必須立即降壓并切斷電源，查明原因后方可恢復試驗。

試驗后放電：交流耐壓試驗結束后，尤其是直流耐壓試驗結束后，被試變壓器上可能儲存有殘余電荷。必須使用專用的放電棒通過適當阻值的放電電阻進行充分放電，放電時間不應少于規定時長，確認無剩余電荷后方可拆換接線或接觸被試設備。
